Vor einem Jahr habe ich mal angefangen, mich mit dem Auslesen von handelüblichen Lowcost Glasmaßstäben, Magnetmeßstreifen und Encodern mit 5V TTL Signal zu beschäftigen.
Hier die ersten Versuche:
Noch mit einem ATTiny 2313 und LC-Display
Hierbereits mit ATMega 8 und einem Sino Glasmaßstab. Dieser sollte mir später noch extreme Kopfschmerzen bereiten, weil die Werte, die herauskamen, ein absolute Katatrophe waren und auch extrem unsauber. Erst später war klar, daß dieser GMS defekt war.
Danach ging es zum Glück erfolgreich weiter.
Erster Aufbau der endgültigen
Version
Herausgekommen ist ZADRO
Sinn und Zweck der Digitalanzeige ZADRO ist es, den Benutzern bzw. Nachbauern eine kostengünstige Digitalanzeige zur Anzeige der Meßwerte von preiswerten Glasmaßstäben, Magnetmeßstreifen oder Encodern zu bieten.
ZADRO ist bewußt einfach gehalten worden, sowohl im Hardwareaufbau als auch in der Ausstattung.
ZADRO soll keine professionelle Anzeige mit vielen Zusatzfunktionen ersetzen, allerdings hat die Erfahrung gezeigt, daß viele Optionen in der Praxis gar nicht genutzt bzw. benötigt werden.
Für viele Anwendungen reicht ZADRO aber völlig aus.
Durch die geringen Hardwarekosten von ca. 10€ pro Achse eignet sich ZADRO auch für Anwendungen, bei denen eine professionelle Anzeige einfach überdimensioniert wäre.

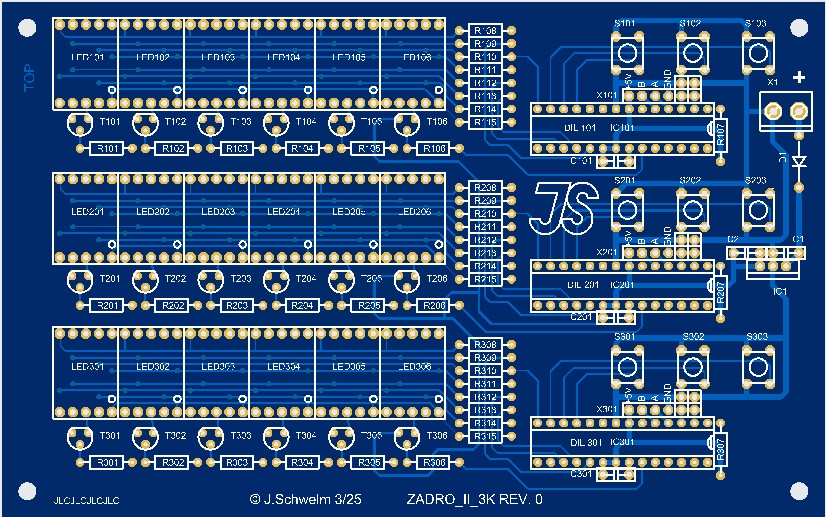

Man kann die Anzeige 1 bis 4 oder mehr - Kanalig aufbauen, je nach Anforderung. Auf einer Europaplatine sind bereits zwei vollständige Achsen drauf. Für eine weitere Achse braucht nur die zweite Eurokarte in der Mitte durchgeschnitten werden. Platzbedarf in diesem Fall 160 x150mm (Platinenmaße)
Und die die fertige Anzeige, mit
einem schnell gebastelten "Faltgehäuse" aus PVC (Auch noch so
ein Versuch nebenher
) Ausgelegt
für eine Drehmaschine (X und Z) Anzeige.
Selbstverständlich kann die Anzeige in weiten Bereichen an den Geber angepasst werden.
Aber Achtung!
ZADRO ist nicht geeignet für Meßmittel mit 11µA oder 1Vss Schnittstelle
(z.B. Heidenhain GMS)
Die Frontfolie ist ein ganz normaler farbiger Ausdruck, der in Folie eingeschweißt wurde. Klappt auch mit den Drucktasten gut.
Die kompletten Daten zum Nachbau dafür gibt es auf der Downloadseite
Und hier der Warenkorb
bei Reichelt für EINE Achse der Zadro Anzeige.
Aber Achtung! Lötzinn, Spannungsregler und Anreihklemme braucht man pro
Platine ja nur einmal, also die entsprechenden Positionen im Warenkorb noch
mal überprüfen, falls man Teile für mehrere Achsen bestellt.
Nachtrag 2.2.2011
Es gibt jetzt eine alternative Software, die für Rundtische gedacht ist. Der Anzeigebereich ist von -360,00 bis +360,00 Grad. Davor oder danach springt die Anzeige wieder auf 0 zurück. Auch diese Variante gibt es auf der Downloadseite.
Nachtrag 2.5.2011 (neue Version)
Unter dem DownloadLink ist die aktuallisierte Version 1.03 für ZADRO und und die RUNDTISCHVERSION zu bekommen.
Hier ist der Fehler der "Geisterbilder", der bei Atmel Prozessoren der neueren Generation (Fertigungcode >10xx) auftritt, behoben.
Nachtrag 5.9.2011 (neue Version)
ZADRO Version 1.10 mit integrierter Anzeige für Rundtische. Nun kann im Setup Menü zwischen Linearer Anzeige und Grad Anzeige umgeschaltet werden.
Nachtrag 15.9.2012 (zusätzliche Version)
ZADRO Version 1.11 ist z.B.
für Holzbearbeitungsmaschinen gedacht. Die Anzeige ist nun vierstellig
mit einer Nachkommastelle (1/10mm Auflösung).
Weil die Auflösung jetzt um den Faktor 10 abgenommen hat, muß jetzt
in den Parameter für die Teilung anstatt 2.00 20.0 eingegeben werden.
Ansonsten arbeitet ZADRO aber noch intern mit der vollen Auflösung.
Ich arbeite daran, beide Versionen in der nächsten Revision zu einer zu vereinigen.
Hier noch
eine kleine Korrektur, um die Geisterbilder bei manchen Prozessoren zu vermeiden.
Die Brücken von VCC Pin 7 nach Pin 20+21 ziehen.
Das Faltgehäuse wurde einfach mit einem Kegelsenker eingefräst.
Dann die Ecken abgeschnitten
Und zum Schluss verklebt und...
...ausgefräst für die Anzeige.
Ging eigentlich sehr einfach, aber ich muß mir noch einen speziellen Fräser dafür anfertigen, der Senker ist nicht wirklich super dafür.
